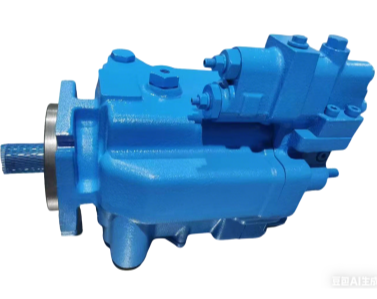

國產威格士PVH系列柱塞泵，VICKERS液壓泵
VICKERS威格士PVH系列柱塞泵參數說明
VICKERS威格士PVH系列柱塞泵是一款高性能變量直軸柱塞泵，涵蓋單聯泵與通軸驅動兩種核心配置，專為工業制造、工程機械、油氣及冶金等重載領域設計。該系列可實現250 bar（3625 psi）連續穩定運行，負載傳感系統中最高運行壓力可達280 bar（4050 psi），兼具低噪聲、高容積效率（≥95%）及靈活控制特性，能精準匹配不同功率密集型設備的能量需求。
一、核心型號與關鍵參數表
注：以下參數基于零進口壓力、額定轉速1800 rpm的工業常規工況；不同進口壓力（如127 mm Hg負壓、0.48 bar正壓）下轉速需相應調整，具體參考廠商技術手冊；括號內為英制單位換算值。
|
型號代碼
|
最大幾何排量
|
額定壓力
|
額定轉速
|
輸出流量（@1800 rpm）
|
基本泵重量
|
排量類型
|
|---|---|---|---|---|---|---|
|
PVH057
|
57.4 cc/rev（3.5 in³/rev）
|
250 bar（3625 psi）
|
1800 rpm
|
98 L/min（26 gpm）
|
36 kg（79 lbs）
|
標準排量
|
|
PVH063
|
63.1 cc/rev（3.85 in³/rev）
|
230 bar（3335 psi）
|
1800 rpm
|
107 L/min（28.3 gpm）
|
36 kg（79 lbs）
|
擴孔排量
|
|
PVH074
|
73.7 cc/rev（4.5 in³/rev）
|
250 bar（3625 psi）
|
1800 rpm
|
125 L/min（33 gpm）
|
45 kg（99 lbs）
|
標準排量
|
|
PVH081
|
81.0 cc/rev（4.94 in³/rev）
|
230 bar（3335 psi）
|
1800 rpm
|
138 L/min（36.5 gpm）
|
45 kg（99 lbs）
|
擴孔排量
|
|
PVH098
|
98.3 cc/rev（6.0 in³/rev）
|
250 bar（3625 psi）
|
1800 rpm
|
170 L/min（45 gpm）
|
49 kg（108 lbs）
|
標準排量
|
|
PVH106
|
106.5 cc/rev（6.5 in³/rev）
|
230 bar（3335 psi）
|
1800 rpm
|
183 L/min（48.3 gpm）
|
49 kg（108 lbs）
|
擴孔排量
|
|
PVH131
|
131.1 cc/rev（8.0 in³/rev）
|
250 bar（3625 psi）
|
1800 rpm
|
223 L/min（59 gpm）
|
66 kg（145 lbs）
|
標準排量
|
|
PVH141
|
141.1 cc/rev（8.6 in³/rev）
|
230 bar（3335 psi）
|
1800 rpm
|
241 L/min（63.7 gpm）
|
66 kg（145 lbs）
|
擴孔排量
|
說明：1. 型號后綴帶“QI”為工業用低噪聲設計，噪聲級較常規型號低3-5 dBA；2. PVH131/141在127 mm Hg（5 in Hg）負壓進口時，額定轉速需降至1200 rpm，避免氣蝕影響性能。
二、核心控制方式及關聯參數
PVH系列支持多元液壓控制策略，可通過組合控制實現精準的壓力、流量及扭矩調節，適配不同復雜工況，具體參數如下：
|
控制類型
|
響應特性
|
適用排量范圍
|
核心功能
|
|---|---|---|---|
|
壓力補償控制（C/CM型）
|
快速響應
|
全排量系列
|
C型默認設定250 bar，CM型默認70 bar，可通過遠程控制調整壓力設定，自動匹配排量維持恒壓
|
|
負載傳感補償控制（V型）
|
精準響應
|
全排量系列
|
設定20 bar（290 psi）壓差，按需輸出流量，大幅降低能量損耗，適配節能型系統
|
|
扭矩限制器控制（T型）
|
平穩響應
|
全排量系列
|
可定制設定扭矩限制壓力（如80 bar、180 bar等），通過降低排量保護驅動系統，避免過載損壞
|
|
復合控制（VT型）
|
協同響應
|
全排量系列
|
整合負載傳感與扭矩限制功能，同時實現流量按需分配與過載保護，適配復雜重載工況
|
三、適用工況與參數匹配建議
結合PVH系列高壓力、高穩定性的參數特性，不同應用場景的選型建議如下：
- 工業制造（機床、塑料機械、測試設備）：優先選擇低噪聲QI型（如PVH057QI、PVH074QI），搭配負載傳感控制，利用≤65 dBA的低噪聲特性適配車間環境，同時通過精準流量分配降低能耗
- 工程機械（土方機械、建筑機械）：選用常規行走用途設計型號（無QI后綴），如PVH098、PVH131，依托250 bar額定壓力及重載軸承設計，適配惡劣工況下的連續運行需求
- 冶金/鋼廠設備（軋鋼機、加熱爐）：選擇標準排量高壓型號（PVH057、PVH131），搭配復合控制（VT型），通過扭矩限制保護系統，同時耐受高溫、高壓的嚴苛工況
- 多泵聯動系統：選用通軸驅動配置（型號后綴A/B/C），如PVH074A、PVH131C，實現多泵同軸驅動，減少安裝空間占用，提升系統集成效率
四、關鍵參數使用注意事項
- 油液要求：推薦使用抗磨液壓油，粘度范圍22-46 mm²/s，清潔度需達到NAS 7級及以上，避免雜質磨損柱塞與缸體配合面（間隙≤0.003 mm），影響容積效率
- 轉速限制：常規工況額定轉速1800 rpm，短時最高轉速不超過2800 rpm；在127 mm Hg負壓進口條件下，需將轉速降至1500 rpm（PVH057-081）或1200 rpm（PVH131-141），防止氣蝕
- 溫度范圍：正常工作油溫50-70℃，最低允許油溫-20℃，最高不超過90℃，超出范圍需配套冷卻或加熱裝置，避免液壓油性能衰減
- 安裝參數：泵軸與電機軸同軸度誤差需≤0.15 mm，推薦使用彈性聯軸器；吸油高度≤500 mm，通軸驅動泵安裝時需保證后法蘭固定牢固，避免運行振動
- 控制調整：壓力補償器設定值需在泵停機狀態下調整，避免帶壓操作；扭矩限制器設定需匹配驅動電機功率，防止系統過載
注：本文參數基于2025年威格士官方公開技術資料及行業應用數據整理，不同批次產品或定制配置可能存在細微差異，實際采購與選型請以廠商最新技術手冊為準。
